UML (Unified Modeling Language)

UML-диаграммы — это стандарт графического моделирования, который используется для описания структуры, поведения и взаимодействия компонентов программных систем. Они помогают анализировать требования, проектировать архитектуру, документировать решения и согласовывать работу участников проекта. UML включает несколько типов диаграмм, каждая из которых предназначена для решения определенной задачи. UML — это универсальная нотация и применяется в разработке программного обеспечения, системном анализе и проектировании сложных информационных систем.

UML-диаграммы: что это

Краткое содержание статьи:

Что такое UML-диаграммы

UML (Unified Modeling Language, унифицированный язык моделирования) — международный стандарт графического моделирования программных систем и бизнес-процессов. UML-диаграммы позволяют визуализировать структуру системы, взаимодействие компонентов и сценарии работы без погружения в исходный код. Они используются для анализа требований, проектирования архитектуры, документирования и коммуникации между участниками проекта.

Все UML-диаграммы делятся на две большие группы:

  • структурные — описывают устройство системы;
  • поведенческие — показывают ее работу и взаимодействие элементов.

UML-диаграммы простыми словами

UML-диаграммы — это визуальные схемы, которые помогают описать устройство программы или бизнес-процесса без изучения исходного кода. Их можно сравнить с архитектурным чертежом здания: прежде чем строить систему, разработчики создают ее модель, показывая основные объекты, их связи и последовательность действий. Такой подход помогает участникам проекта быстрее понять логику решения, согласовать требования и обнаружить ошибки еще до начала разработки.

Как расшифровывается аббревиатура UML

UML расшифровывается как Unified Modeling Language — унифицированный язык моделирования. Термин «унифицированный» появился не случайно: в 1990-х годах существовало множество подходов к визуальному проектированию (методологии Буча, Рамбо, Якобсона). Гради Буч, Джеймс Рамбо и Айвар Якобсон объединили лучшие практики в единый стандарт, который в 1997 году был принят OMG.

Для чего используются UML-диаграммы

Основная задача UML — визуализировать ИТ-продукты и бизнес-процессы, описать структуру, поведение и взаимодействие компонентов, без погружения в исходный код.

UML-диаграммы решают задачи на всех этапах жизненного цикла разработки:

  • Визуализация — превращение сложных текстовых требований в наглядную графическую схему, которую легко воспринимать как техническим, так и нетехническим участникам команды.
  • Создание спецификации продукта — точное описание того, что должна делать система, какие у неё компоненты и как они взаимодействуют, без двояких толкований.
  • Проектирование архитектуры — создание каркаса будущего приложения до того, как написана первая строка кода.
  • Документирование — поддержание актуальной проектной документации, которую можно использовать для онбординга новых сотрудников, передачи проекта в поддержку или аудита.
  • Коммуникация — единый язык для разработчиков, аналитиков, тестировщиков, менеджеров и заказчиков, что снижает риск недопонимания и ошибок.

Как работают UML-диаграммы

UML представляет систему в виде стандартизированной модели (нотация UML). Обычно процесс выглядит следующим образом:

  1. определяется задача моделирования;
  2. выбирается подходящий тип UML-диаграммы;
  3. на диаграмму добавляются объекты, связи или действия;
  4. модель используется для анализа, согласования требований или разработки.

Одна система может описываться несколькими диаграммами. Например, диаграмма классов показывает структуру приложения, диаграмма последовательности — взаимодействие объектов, а диаграмма деятельности — логику бизнес-процесса.

Как читать UML-диаграммы

Чтобы правильно интерпретировать UML-диаграмму, следуйте алгоритму:

  1. определить тип диаграммы;
  2. найти основные элементы модели (классы, акторы, состояния, действия);
  3. изучить связи между элементами;
  4. обратить внимание на направление стрелок и последовательность взаимодействий;
  5. рассмотреть диаграмму целиком, чтобы понять общую логику системы.

Основные элементы в UML-диаграммах

UML-диаграммы строятся из набора базовых графических элементов, которые комбинируются по определённым правилам.

Элемент Обозначение Назначение
Класс Прямоугольник, разделённый на три секции (имя, атрибуты, методы) Описание сущности с состоянием и поведением
Объект Прямоугольник с подчёркнутым именем Экземпляр класса в конкретный момент времени
Интерфейс Кружок или прямоугольник со стереотипом «interface» Набор операций, которые класс обязан реализовать
Актор Стилизованная человеческая фигурка Внешняя сущность, взаимодействующая с системой
Пакет Прямоугольник с «закладкой» в левом верхнем углу Контейнер для группировки элементов модели
Состояние Прямоугольник с закруглёнными углами Конкретная ситуация в жизненном цикле объекта
Событие Линия с наклонной стрелкой То, что инициирует переход между состояниями
Связь (ассоциация, обобщение, зависимость) Линии с различными маркерами на концах Отношения между элементами модели

Помимо графических символов, UML использует стереотипы — специальные метки (например, «actor», «use case», «boundary»), уточняющие роль элемента, и ноты — прямоугольники с загнутым уголком для размещения произвольных комментариев и пояснений.

Какие бывают UML-диаграммы

Современный стандарт UML 2.5 определяет 14 типов диаграмм. На практике самые популярные — это 5 типов, покрывающих 80% задач:

  • Диаграмма классов (Class Diagram) — основа объектно-ориентированного проектирования, показывает статическую структуру системы (классы, атрибуты, методы, связи).
  • Диаграмма последовательности (Sequence Diagram) — детализирует временной порядок обмена сообщениями между объектами для конкретного сценария.
  • Диаграмма вариантов использования (Use Case) (поведенческая) — основной инструмент для сбора требований и общения с заказчиком: кто (акторы) и что (функции) может делать в системе.
  • Диаграмма деятельности (Activity Diagram) — моделирует бизнес-процессы и алгоритмы с ветвлениями, параллельными потоками и дорожками (swimlanes).

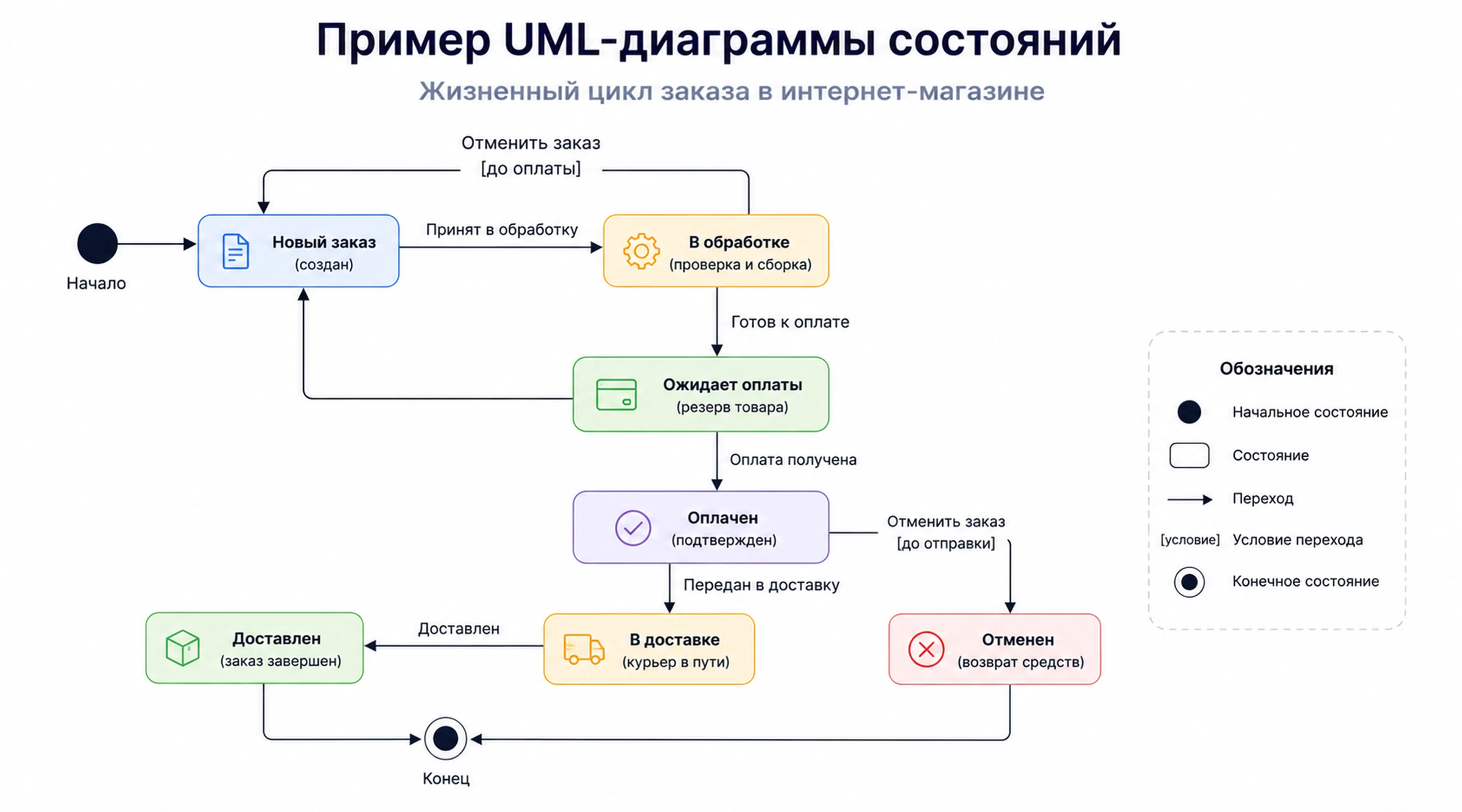

  • Диаграмма состояний (State Diagram) — описывает жизненный цикл одного объекта (например, заказ: «новый → в обработке → оплачен → доставлен»).

UML-диаграмма состояний

Какую UML-диаграмму выбрать

Выбор зависит от того, какую задачу необходимо решить.

Если нужно Используйте
Описать структуру программы Диаграмму классов
Показать взаимодействие объектов Диаграмму последовательности
Смоделировать бизнес-процесс Диаграмму деятельности
Зафиксировать требования Диаграмму вариантов использования (Use Case)
Описать жизненный цикл объекта Диаграмму состояний
Показать архитектуру приложения Диаграмму компонентов
Отобразить инфраструктуру Диаграмму развертывания

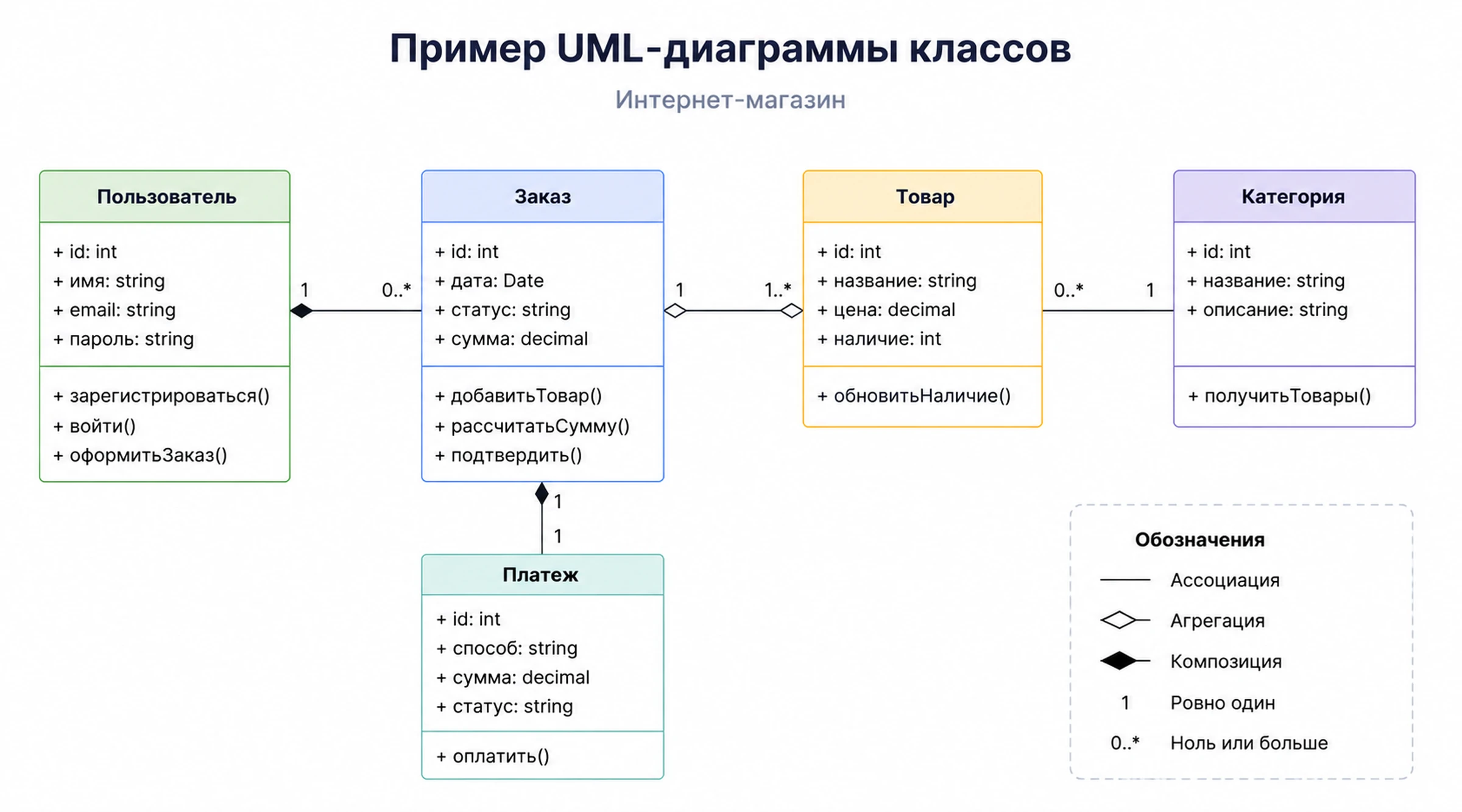

Диаграмма классов (Class Diagram)

Диаграмма классов показывает статическую структуру системы: классы, их атрибуты, методы и связи между ними. Ее используют при проектировании архитектуры приложения.

Основные элементы: классы, интерфейсы и связи (ассоциация, наследование, агрегация, композиция, зависимость).

Пример UML-диаграммы классов

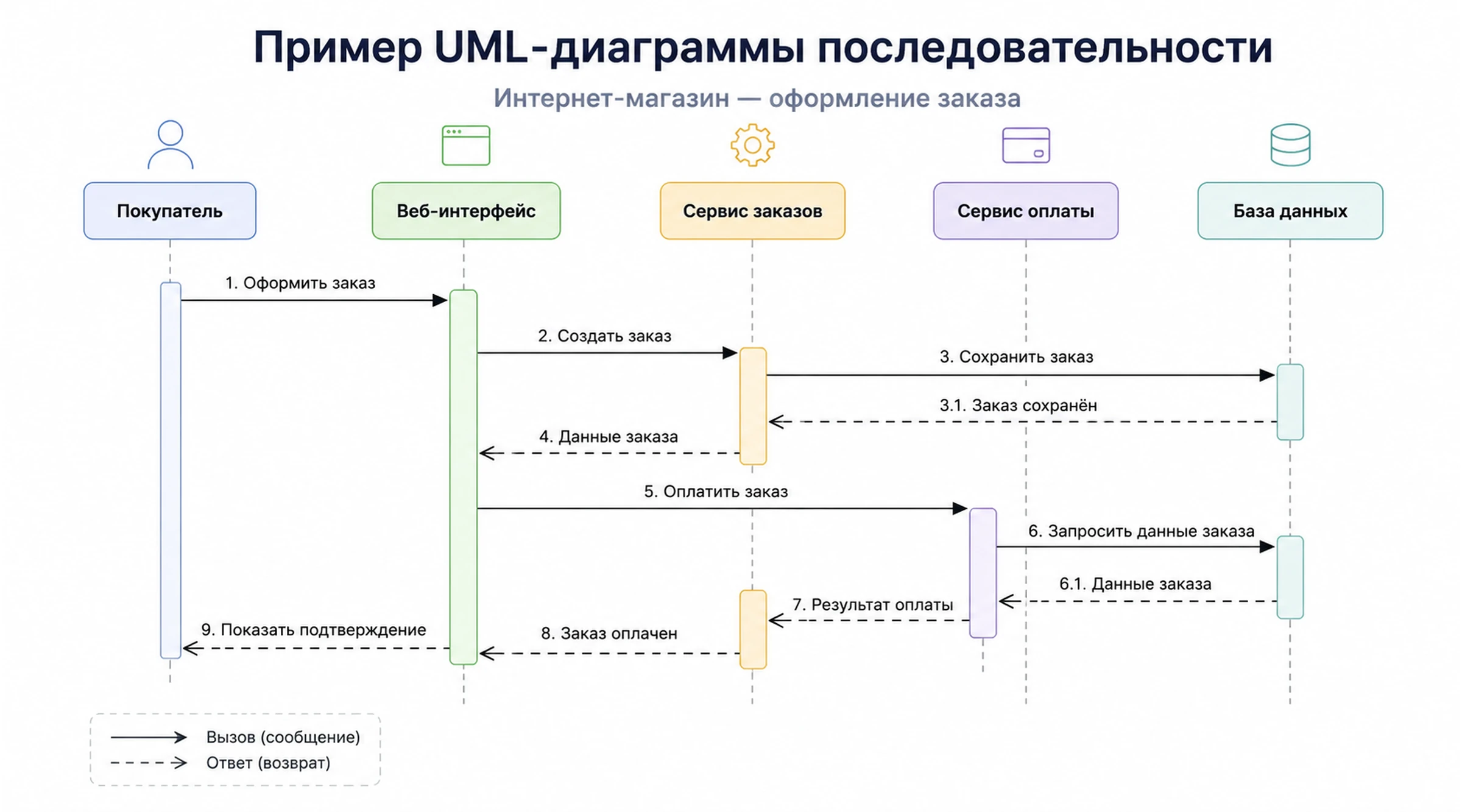

Диаграмма последовательности (Sequence Diagram)

Диаграмма последовательности показывает порядок взаимодействия объектов при выполнении конкретного сценария.

Основные элементы: линии жизни объектов, сообщения между ними и фреймы для условий, циклов и параллельных процессов.

Например, при оформлении заказа в интернет-магазине диаграмма отображает, как запрос пользователя проходит через контроллер, сервис оплаты и базу данных.

UML-диаграмма последовательности

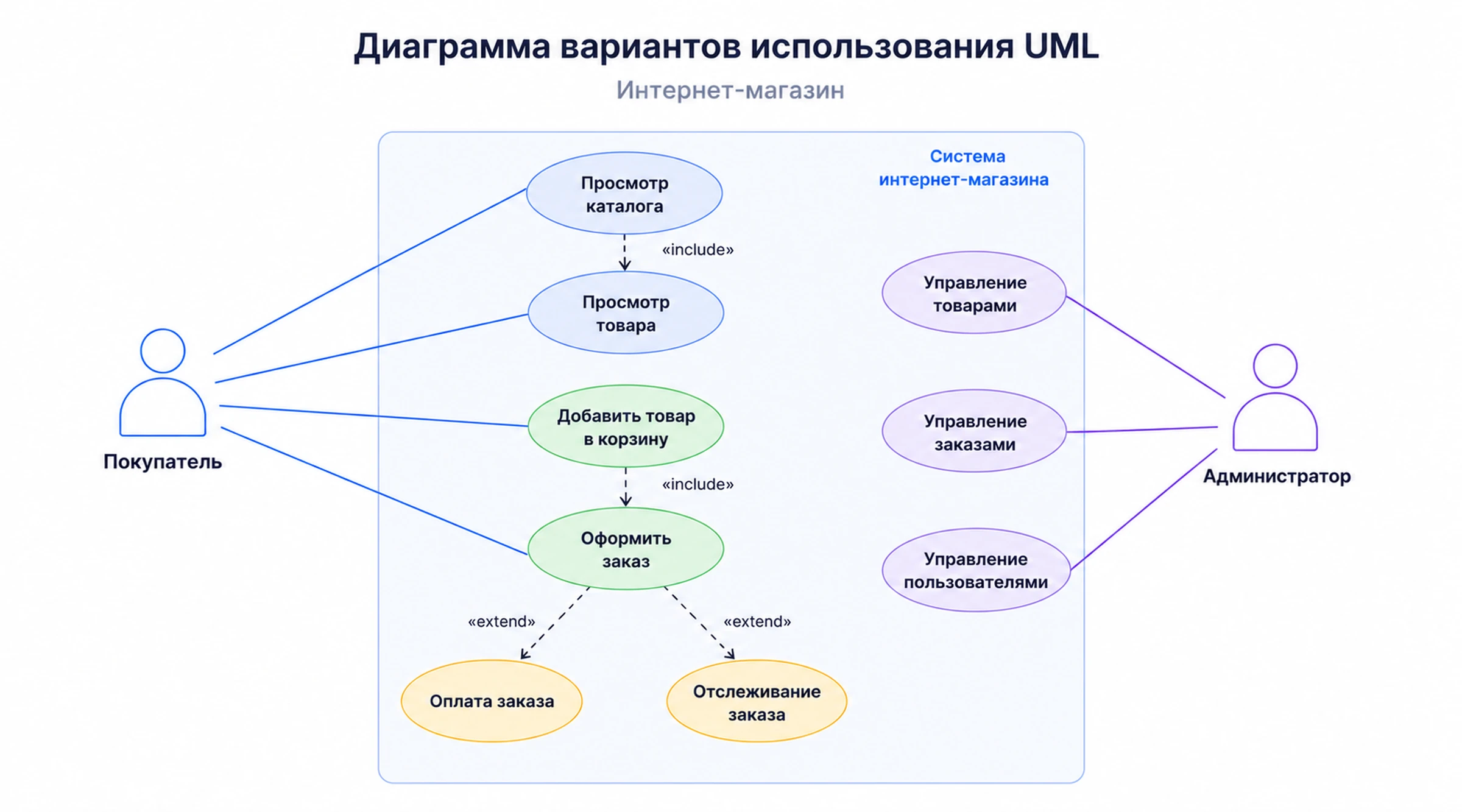

Диаграмма вариантов использования (Use Case)

Диаграмма вариантов использования показывает, какие функции предоставляет система и кто ими пользуется. Ее применяют для сбора и согласования требований.

Основные элементы: акторы, варианты использования (прецеденты) и связи между ними (include, extend).

Диаграмма вариантов использования UML

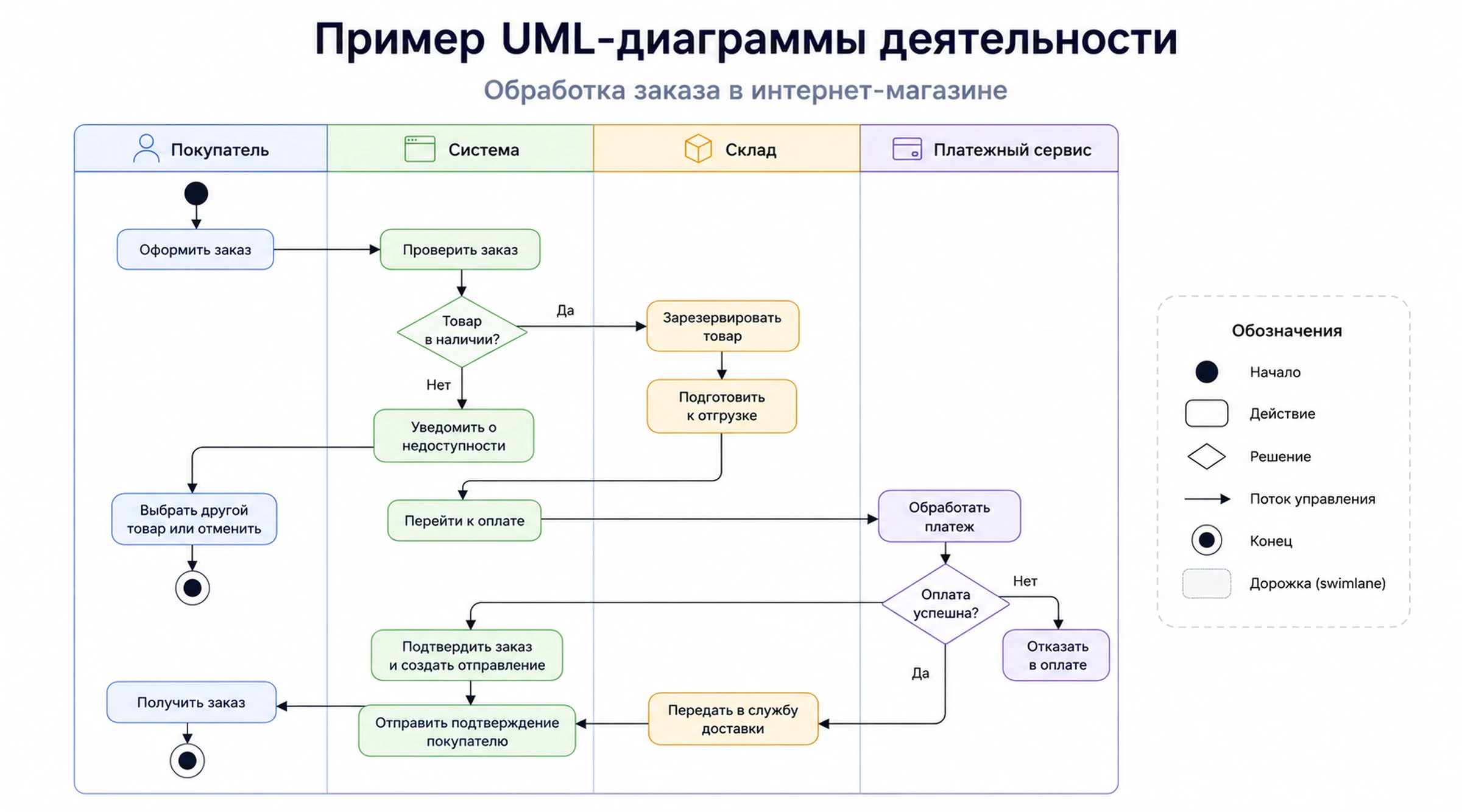

Диаграмма деятельности (Activity Diagram)

Диаграмма деятельности моделирует бизнес-процессы и последовательность действий, включая условия и параллельное выполнение операций.

Основные элементы: действия, узлы начала и завершения, решения, дорожки (swimlanes) и элементы синхронизации.

UML-диаграмма деятельности

Где используются UML-диаграммы

UML-диаграммы применяются для анализа, проектирования и документирования программных систем. Они помогают описать требования, структуру приложения, взаимодействие компонентов и бизнес-процессы, упрощая коммуникацию между участниками проекта.

Основные области применения UML:

  • Разработка программного обеспечения — анализ требований, проектирование архитектуры и документирование.
  • Системный и бизнес-анализ — моделирование требований, процессов и сценариев использования.
  • Корпоративные информационные системы — проектирование CRM, ERP, банковских, медицинских и других сложных решений.
  • Техническая документация — описание архитектуры и передача знаний внутри команды.

Чаще всего UML используют при разработке веб- и мобильных приложений, корпоративных систем и микросервисной архитектуры. Для одного проекта обычно создают несколько диаграмм, каждая из которых описывает систему с определенной точки зрения.

UML в разработке программных продуктов

Этап разработки Применение UML
Анализ требований Диаграмма вариантов использования помогает определить роли пользователей и основные сценарии работы системы, чтобы согласовать требования с заказчиком.
Проектирование архитектуры Диаграмма классов показывает структуру приложения: классы, их атрибуты, методы и связи.
Проектирование взаимодействия Диаграмма последовательности отображает порядок обмена сообщениями между объектами при выполнении сценария.
Описание бизнес-процессов Диаграмма деятельности моделирует последовательность действий, условия, ветвления и параллельные процессы.
Тестирование Диаграммы деятельности и состояний помогают определить все сценарии работы системы и подготовить тест-кейсы.
Документирование Диаграммы компонентов (Component Diagram) и развертывания (Deployment Diagram) описывают архитектуру приложения и инфраструктуру, упрощая поддержку и развитие проекта.

Например, при разработке веб-приложения для управления задачами (Task Manager) обычно используют сразу несколько UML-диаграмм:

  • Диаграмма вариантов использования (Use Case) показывает, какие действия могут выполнять пользователи: зарегистрироваться, создать задачу, назначить исполнителя, изменить статус или просмотреть список задач.
  • Диаграмма классов описывает основные сущности системы (User, Task, Project, Comment) и связи между ними.
  • Диаграмма последовательности отображает процесс создания новой задачи: пользователь отправляет запрос, сервер проверяет права доступа, сохраняет данные в базе и возвращает результат.
  • Диаграмма деятельности моделирует бизнес-процесс выполнения задачи — от создания и назначения исполнителя до проверки, завершения и закрытия.
  • Диаграмма компонентов показывает архитектуру приложения: веб-интерфейс, API, сервер приложений и базу данных.

Инструменты для создания UML-диаграмм

Современный рынок предлагает множество инструментов — от бесплатных онлайн-редакторов до мощных корпоративных решений.

Популярные программы и онлайн-сервисы для UML

Онлайн-инструменты (не требуют установки):

  • Draw.io (diagrams.net) — бесплатный редактор с интеграцией с GitHub, GitLab, Notion, поддерживает импорт/экспорт в различных форматах.
  • Lucidchart — удобный облачный сервис с широкими возможностями совместной работы и интеграцией с Google Drive, Atlassian.
  • Creately — среда для совместного моделирования с готовыми шаблонами и поддержкой UML 2.5.
  • Visual Paradigm Online — полноценная версия известного UML-инструмента в браузере.

Десктопные приложения:

  • Visual Paradigm — мощный корпоративный инструмент, поддерживающий все 14 типов диаграмм, генерацию кода и обратное проектирование.
  • StarUML — кроссплатформенный редактор на базе Electron, поддерживает расширения через плагины.
  • IBM Rational Rose — классика, один из первых CASE-инструментов (устаревает, но ещё используется в некоторых legacy-проектах).
  • Enterprise Architect (Sparx Systems) — корпоративное решение для крупных проектов, поддерживает UML, SysML, BPMN и другие нотации.

Плагины для IDE:

  • PlantUML — позволяет описывать диаграммы текстом (специальный DSL) и генерировать изображения, интегрируется с большинством IDE (IntelliJ IDEA, VS Code, Eclipse).
  • Mermaid — текстовый DSL для диаграмм, поддерживается в GitHub Markdown, Notion, VS Code.
  • JetBrains MPS — для продвинутых разработчиков, кто хочет создавать DSL на основе UML.

Какие нотации моделирования существуют кроме UML?

Нотация Статус Область применения
BPMN Активно развивается, мировой стандарт Моделирование и автоматизация бизнес-процессов (workflow, оркестрация)
ERD Фундаментальный стандарт Проектирование реляционных баз данных
SysML Переживает обновление (v2.0, 2025) Системная инженерия, сложные физические системы (аэрокосмос, робототехника)
Flowchart Сохраняет популярность для простых алгоритмов Визуализация алгоритмов, обучение, быстрые наброски

Чем UML отличается от BPMN

UML и BPMN используются для моделирования, но решают разные задачи. UML предназначен для описания структуры и поведения программных систем, а BPMN — для моделирования и анализа бизнес-процессов.

UML BPMN
Используется для моделирования программных систем Используется для моделирования бизнес-процессов
Основная аудитория — разработчики, архитекторы, системные аналитики Основная аудитория — бизнес-аналитики и менеджеры
Описывает структуру, взаимодействие компонентов и архитектуру Описывает последовательность действий, роли и события

На практике эти нотации часто дополняют друг друга: BPMN используют для описания бизнес-процессов, а UML — для проектирования программной системы, которая их реализует.

Чем UML отличается от блок-схем?

UML и блок-схемы решают разные задачи. Блок-схема показывает последовательность действий в алгоритме или процессе. UML используется для моделирования программных систем: с его помощью описывают структуру приложения, взаимодействие компонентов, бизнес-процессы и архитектуру.

UML Блок-схема
Описывает программную систему Описывает алгоритм или процесс
Использует разные типы диаграмм Использует одну простую нотацию
Показывает структуру и поведение системы Показывает последовательность действий

Если нужно описать простой алгоритм, достаточно блок-схемы. Для проектирования и документирования программного обеспечения используют UML.

Преимущества и недостатки UML


Преимущества UML:

  • Международный стандарт моделирования
  • Позволяет обнаружить ошибки до разработки
  • Улучшает коммуникацию команды
  • Упрощает документирование архитектуры
  • Поддерживается большинством CASE-средств

Недостатки UML:

  • Требует времени на освоение
  • Не всегда оправдан для небольших проектов
  • Некоторые типы диаграмм используются редко
  • Не заменяет техническое проектирование

ELMA365

FAQ

Какую UML-диаграмму использовать для анализа требований?

Для анализа требований чаще всего используют диаграмму вариантов использования (Use Case). Она показывает, какие пользователи взаимодействуют с системой и какие функции им доступны, помогая согласовать требования между заказчиком и командой разработки.

Какую UML-диаграмму использовать для проектирования архитектуры?

Для проектирования архитектуры обычно применяют диаграмму классов, а для описания общей структуры приложения — диаграммы компонентов и развертывания. Выбор зависит от того, нужно показать внутреннее устройство системы или ее инфраструктуру.

Нужно ли знать программирование, чтобы понимать UML-диаграммы?

Нет. Базовые UML-диаграммы могут читать бизнес-аналитики, менеджеры проектов и заказчики. Однако для создания сложных моделей и проектирования программных систем полезно понимать принципы разработки программного обеспечения.

Используются ли UML-диаграммы сегодня?

Да. UML остается одним из наиболее распространенных стандартов моделирования и применяется при разработке веб- и мобильных приложений, корпоративных систем, микросервисной архитектуры и технической документации.

Можно ли использовать несколько UML-диаграмм в одном проекте?

Да. Для одного проекта обычно создают несколько UML-диаграмм, каждая из которых описывает систему с определенной стороны: требования пользователей, структуру приложения, взаимодействие компонентов или бизнес-процессы.
